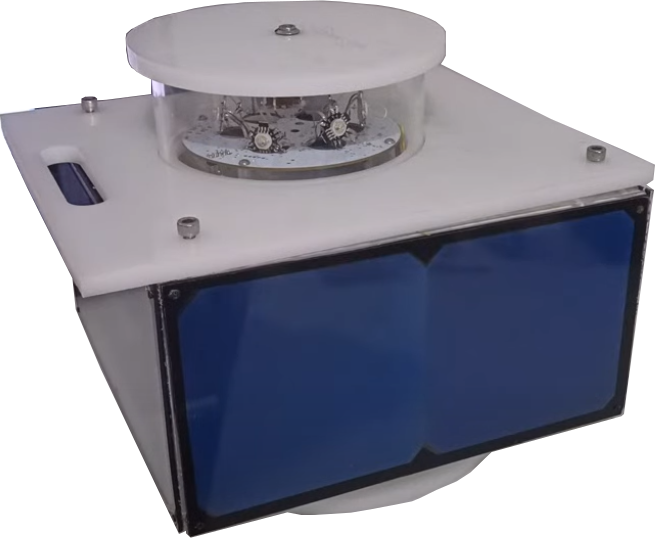

Lanternas de Sinalização e Balizamento Marítimo

O Modelo e personalizado de acordo com sua aplicação

A lanterna MS4596 permite aplicações que variam de 3Nm a 25Nm com Super Bright LEDs em vermelho, verde, azul, branco e RGBW com 360 ° horizontal e cerca de 5 ° vertical, controle de intensidade com 256 configurações de flash, o mais avançado microprocessador e Servidor Web no mercado de configurações.





A série MS4596 são lanternas compactas de sinalização náutica fabricadas em dois modelos: em horizontal (H) ou vertical (V) elas são fabricadas e fornecidas em 4 versões podendo ser equipadas com seu conjunto ótico com pacaidades na faixa de 3 a 25 milhas náuticas (aprox. 40 km) de forma autônoma alimentadas com um conjunto de alimentação solar de 8 a 16 células solares.

Seu conjunto ótico é fabricado utilizando LEDs RGBW ou LEDs monocromático a definir em Branco, Verde, Azul, Amarelo (âmbar) e Vermelho, sendo equipada com lentes que podem variar de 10° a 60°. Seus paineis solares utilizam as células solares atualmente do modelo de 6W/0.5V com 166x166mm mas no entanto conforme a tecnologia deste componente evolui ou considerando sua disponibilidade de mercado podem sofre modificações sem aviso.

As faixas são definidas para modelos de 3 a 5 milhas náuticas (0305), 5 a 10 milhas náuticas (0510), 10 a 15 milhas náuticas (1015) e 15 a 25 milhas náuticas (1525).

A lanterna compacta de sinalização náutica é fornecida em 2 versões com ou sem AIS AtoN opcionalmente e atualmente podendo utilizar dois modelos de AIS, o primeiro sendo o modelo KS33NT_X com sua antena VHF montada externamente e sua antena GPS montada internamente ou modelo Mando-301 que é montado com seu módulo eletrônico internamente e suas antenas montadas externamente, dependendo da necessidade estas antenas podem ser montadas em algum suporte esterno a lanterna quando não existe espaço a cima da mesma.

Todos os modelos podem ser vornecidos com alimentação externa: 12-39Vdc/6Ah com potencia total de 72W ou 90-240 VCA. Para o modelo com alcance 0305 seu conjunto focal é composto por 1 placas de 6 LEDs RGBW com 4*3w (12W*6=72W máx.) com 360° graus horizontal e 10° vertical, controle de intensidades com 256 configurações de flash, microprocessada WebServidor por Wifi para configuração, conforme IALA.

Corpo BRANCO em PP, lente em Policarbonato com grau de proteção IP¨67 NBR IEC 60529, NCM 85308090. O modelo com alcance 0510 seu conjunto focal comṕosto 4 placas de 4 LEDs RGBW com 4*3W (12W*6=72W máx.) com 360° graus horizontal e 10° vertical, controle de intensidades com 256 configurações de flash, microprocessada WebServidor por Wifi para configuração, conforme IALA. Corpo BRANCO em PP, lente em Policarbonato com grau de proteção IP¨67/68 NBR IEC 60529 conforme solicitação, NCM 85308090.

O modelo com alcance 1015 seu conjunto ótico é formado por 4 placas cada uma com 1 LEDs 20W, lente 30 graus, com total de 4 LEDS e 80W com cerca de 1800 lumine (lm) ou cerca de 8407 cd cada, 600-6500 Kelvi. (LC-20PW12-C30)

O modelo com alcance 1015 seu conjunto ótico e formado por 4 placas cada uma com 1 LEDs 30W, lente 30 graus, com total de 4 LEDS e 120W com cerca de 2800 lumine (lm) ou cerca de 13079 cd cada, 600-6500 Kelvi. (LC-30PW12-C30)

Seu sistema autônoma é formado por um Conjunto de painel Solar Lateral com 8 a 16 células (161x161mm monocristalina) com 6w cada gera 48W a 96W, tensão 24V, corrente 12A e autonomia de 8 a 36 horas. Duas a quatro baterias Seladas de 12V/7Ah ou bateria de lítio com potencia total de 168Wh ou 336Wh. A versão de 8 células é alimentação para a Lanterna, a versão de 16 células para o uso da Lanterna com AIS AtoN.

Link GSM opcional, já incorporado, para geo localização utilizando a assinatura de Nuvem IoT da Extrom Technology com Dashboard de controle e monitoramento ou acesso ao seu dashboard de histórico armazenado em NUVEM..

Link MODEM RF 433MHz com cerca de 30 Km de alcance, permitindo conectar a lanterna a Internet e ao seu Servidor IOT, para monitoramento e configuração utilizando na base o mesmo Transceiver para o link com a Lanterna. Utilizando a mais recente tecnologia de processadores dedicado, a lanterna é equipada com um módulo controlador com recurso de um Wifi permite acesso remoto para sua configuração, no caso de modelo autônomo com mais um módulo interno controlador de carga das baterias e 8 a 16 células solares, incluindo no seu firmware as funções de flash, ajuste de intensidade, sequências de luzes programáveis, sincronização por sinal GPS interno, ativação automática para condição da iluminação solar e outras. Lente em policarbonato e proteção UV e incorpora um ou mais hastes favorável ao meio ambiente para dissuadir aves indesejáveis. Seu grau de proteção IP67 permite uma maior segurança de suas partes internas.

Configuração funcional Wifi A lanterna da série MS4596 permite a configuração de parâmetros funcionais pela sua própria página gerada por seu WebServidor através do seu Sistema Operacional e seu Wifi, permitindo sua configuração em uma área próxima simplesmente através de um Computador Portátil (PC), Smartphone ou Tablet, utilizando um simples navegador...

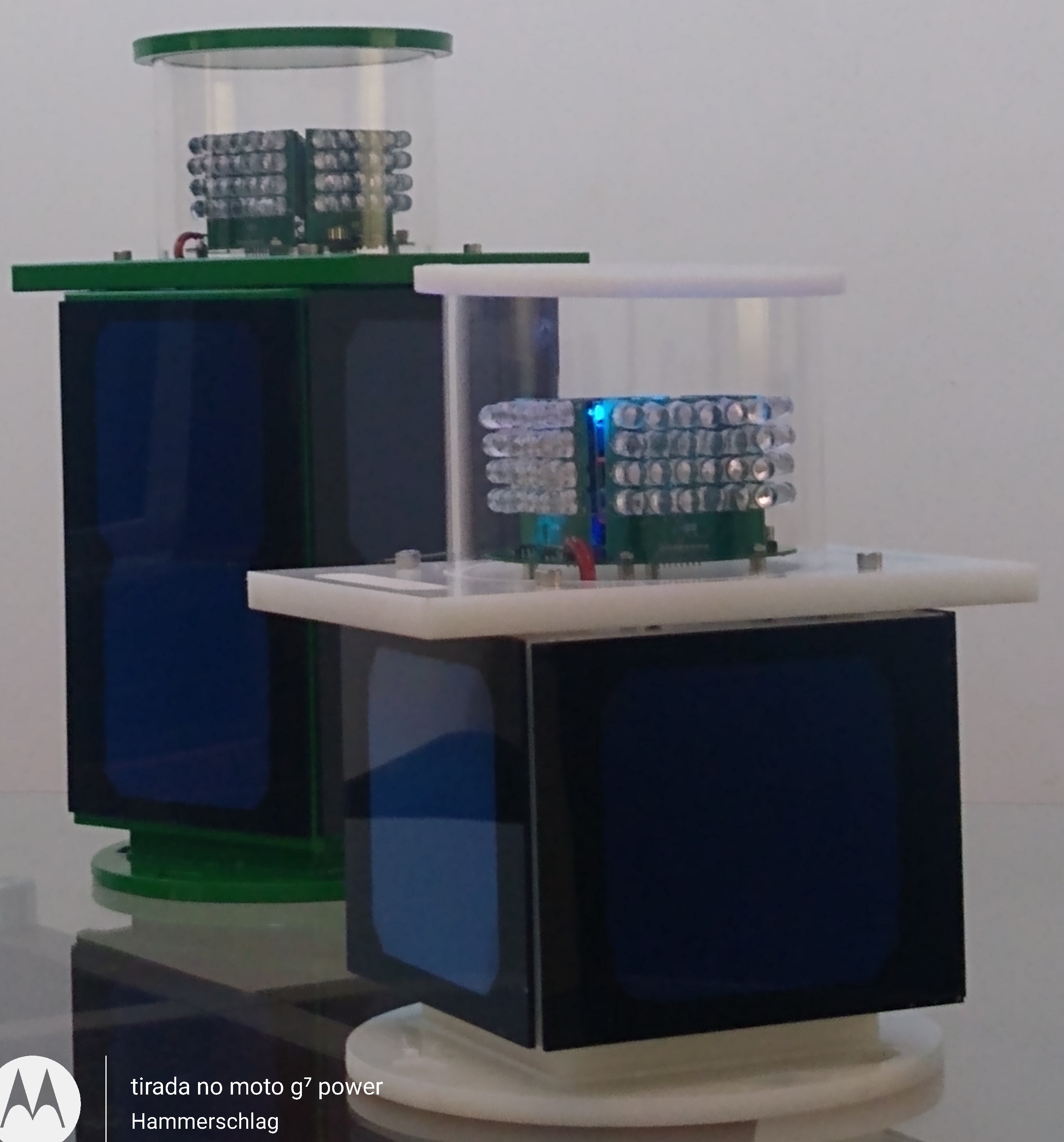

Montagem dos LEDs São 3 tipos disponíveis neste modelo e sua montagem pode ser equipada com 1 placa principal contendo 6 LEDs RGBW com 4*3w (12W*6=72W máx.) com 360° graus horizontal e 10° vertical ou 16 LEDs RGBW com 4*3w (12W*16=192W máx.) com 360° graus horizontal e 10° vertical. Outra versão pode vir equipaga com 4 placas cada uma contendo 24 LEDs monocromatico com um total de 96 LEDs, cada um com 0,75W fornece um total de 72W máximo.

Sincronização GPS opcional (GPS) A série MS4596 também esta disponíveis com sincronização GPS interna que permite aos utilizadores marcar claramente canais, portos, rios e entradas, marinas e zonas de exclusão com lanternas independentes que piscam em sincronia. Quando lanternas utilizam flash de sincronização, permite claramente ser distinguida de outras e ajudam à navegação e a iluminação de fundo confuso.

Integração opcional de Monitoramento Remoto através NUVEM IoT da Extrom Technology por link GSM, Link LoRa e/ou LoRaWa ou Link Modem RF A série MS4596 também pode ser equipada com sistemas de monitoramento remoto (Telemetria) através de link GSM, Modem RF ou AIS AtoN na sinalização marítima, permitindo aos usuários acessar dados em tempo real de diagnóstico remotamente e configuração. A integração AIS também permite fundamental Mensagem 21 com informação a ser transmitida como auxilio aos navegantes da região.

Sistema Solar de Alimentação Autônoma e seu Controlador de carga O conjunto de alimentação solar da série MS459X basicamente é formado por um conjunto de células solares dispostas em torno do seu corpo, um dispositivo conversor step-up, um controlador e sua bateria. Cada célula utilizada nestes modelos possuem cerca de 6 W por tanto para os modelos de 8 células teremos uma capacidade de 48W para carregar 2 bateria de 12V/14A. O controlador de carga interno se encarrega de gerencia a carga destas baterias e não deixar que receba uma carga maior que o necessário evitando assim o super aquecimento e queima das mesmas. NOTA: Quando equipada com AIS AtoN este mesmo conjunto é duplicado para prover + 2 baterias e 8 celulas solares para alimentação exclusiva do sistema AIS AtoN, assim teremos nos conjuntos de 16 células por exemplo teremos uma capacidade de 96W para carregar 4 baterias com um total de 12V/28A. Complementando esta função este controlador sai de fabrica configurado para desligar a lanterna totalmente quando estiver dia, mesmo nublado e em modo de carga das baterias, ao anoitecer o controlador volta a ligar a lanterna e para de carregar as baterias ficando agora no gerenciamento do consumo da bateria, evitando que a lanterna seja desligada caso a tensão na bateria desça a níveis criticos.

Sensores Ambientais Também é possível a integração com conjunto que permite a utilização com sistema de sensores ambientais para informar, nas mensagens AIS AtoN, as condições de Velocidade do Vento, Direção, Temperatura do Ar e da água, Umidade Relativa do Ar, Velocidade e direção da correnteza superficial.

Características funcionais A série MS459X possui alguns recursos como um sensor de luz que monitora o ambiante diferenciando o dia da noite para que a mesma só funcione quando iniciar a noite. Este parâmetro pode ser definido através do seu Website de forma independente dos outros parametros, onde você poderá defini “Desabilitar a lanterna” atribuindo “0”, “Ligar sensor” atribuindo 1 ou “Desligar sensor” atribuindo 2, na sequencia basta confirmar no botão “Set Mode”.

Ligando a Lanterna Este modelo “POSSUI INTERRUPTOR EXTERNO DE LIGA/DESLIGA” e conector de alimentação externo, no entanto no modo TRANSPORTE a lanterna é desligada, porem a mesma deve ser LIGADA (em local loge do sol) para que possa ser feito o acesso do seu WebServidor através de um navegador no endereço de IP: http://192.168.4.1, o usuário deverá se conectar com o AP - Access Point gerado pela lanterna geralmente no SSID: MS459X-APXXXXXXXX com o seu número de série (SN) como senha de acesso. Depois que for feito a conexão com o AP da lanterna basta usar um navegado e digital o endereço de IP mencionado anteriormente para acessar a tela descrita a seguir.

Sincronismo de Lampejos com GPS Outro parâmetro possível de se definir é a possibilidade de sincronizar os lampejos da lanterna com o relógio em segundos do GPS bastando definir em que momento do pulso de sincronismo. Nota: Normalmente não ha necessidade de usar este parâmetro a não ser quando existe mais de uma lanterna igual a este modelo e que se desejar produzir um corredor de sinalização.

Lampejos e autonomia. Lampejos, neste modelo é possível utilizar a tabela IALA, onde a lanterna ira piscar lampejos pré-definidos em sua tabela na sequencia ou como normalmente usado pode-se defini o tempo de LED LIGADO e o tempo de LED DESLIGADO ambos definidos em milissegundos. Na sua configuração “Flash Code” o valor “0” define para a lanterna NÃO usar a tabela IALA, quando o valor for “1” a lanterna ficara acessa por tempo indeterminado ou permanentemente (este modo nunca deve ser usado, descarrega a lanterna em menos de 1 hora se for o modelo autônoma), o mesmo só é usado para efeito de testes e quando se usa qualquer valor entre 2 a 256 você está usando as configurações pré-definidas na tabela AILA. Recomendamos uso do valor 0 para este parâmetro. Mas atenção quando se tratar de uma lanterna AUTOALIMENTADA por um conjunto solar é importante ter em mente que este modelo gastará mais energia da bateria quanto maior for o tempo dos LEDs acessos, por este motivo a recomendação é que o lampejo seja o mais curto possível e o intervalo seja o maior possível, isto permitirá que a lanterna tenha o seu maior tempo de autonomia possível. Normalmente a configuração de Período ON (ms) = 30 e Período OFF (ms) = 10000 é recomendado. No entanto opostamente para se ter um maior alcance dentro de sua faixa de milhas náuticas, quando maior for o tempo de Período ON maior será a distancia de visibilidade em milhas náuticas. Por tanto deve-se observar o melhor equilíbrio nesta configuração para que sua autonomia seja a melhor possível.

Definindo as CORES de trabalho No modelo MS459X-RGBW é usado 6 LEDs e cada um na verdade é 4 LEDs em um único dispositivo, assim podemos ter as 3 cores primárias mais o branco (R=Vermelho, G=Vede, B=Azul e W=Branco), todas estas cores podem ser usadas separadamente ou conjuntamente depende da configuração que o usuário informa no último parâmetro da tela de configuração da lanterna. Você poderá utilizar as definições somando-se cada valor das cores básicas, exemplo: para o verde simplesmente defina o valor 2 e para o verde claro defina o valor 3, assim vai acender o verde e o branco, conforme a tabela a seguir. Branco (W) = 1 Verde (G) = 2 Azul (B) = 4 Vermelho = 8 Atenção: Cada cor consome cerca de 250mA, o uso de mais de uma cor significa um aumento no consumo e consequentemente menor tempo de autonomia, no total com todas as cores o consumo gira em torno de 800 a 1000mA por LED (12w cada), considerando que a Lanterna funciona em modo Lampejo ou um breve período com o LED ligado e outro desligado e que isto dependerá da programação destes intervalo. Considerando todas os cores dos LEDs sendo usadas para uma configuração ON/OFF com cerca de 50 lampejos por minuto isto leva a um consumo de aproximadamente 0,012 wats de potência de energia, isto implica que por dia a lanterna consuma 14,4 wats assim com o conjunto solar composto de 4 baterias (12V/7A) com uma potência total de 336 Wats o conjunto teria cerca de 336/14,4 = 23,3 dias de autonomia ou mais precisamente entre 19,4 a 23,3 dias.

AIS AtoN Esta lanterna no formato horizontal (H) pode utilizar dois modelos AIS AtoN do tipo 1 a ser definidos no pedido, desenvolvido com moderna tecnologia AIS que fornece informações precisas e reais informações de tempo para embarcações próximas e estações costeiras. O modelo horizontal (H) pode vir equipada com o modelo KS33NT_X ou Mando-301 ou seus modelos mais recentes disponíveis no mercado. O uso do AIS da série AtoN pode fornecer os seguintes serviços (mas não limitados) a embarcações equipadas com AIS Classe A ou B: • Fornecer identificação do AtoN em todas as condições climáticas; • Fornecer dados meteorológicos, de marés e do estado do mar, quando equipado; • Transmitir posições precisas de AtoN flutuantes; indicar/rastrear AtoN que está fora de posição; • Indicar/monitorar em tempo real (ou quase em tempo real) informações sobre o status de operação de um AtoN ou outros equipamentos de apoio no local; • Marcar ou delinear trilhas, rotas, áreas e limites (por exemplo, áreas a serem evitadas ou entrada proibida); • Marcar estruturas offshore, como turbinas eólicas, ondas e dispositivos de energia das marés, plataformas de petróleo, etc. • Totalmente compatível com os padrões IALA, IEC e ITU com aprovação BSH/CE/FCC/USCG • Mensagens de suporte 21, 6, 7, 8, 12, 13, 14, 25 (depende da configuração de hardware e software) • Apoie a mensagem meteorológica e hidrológica (Mensagem 8) • Suporta AIS AtoN sintético e virtual • Baixo consumo de energia e caixa robusta (IP67) • Módulo PCB fino para integração com lanterna • Fornecido com ferramenta de configuração amigável baseada em Windows

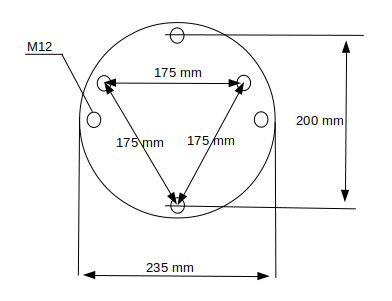

Padrão de fixação

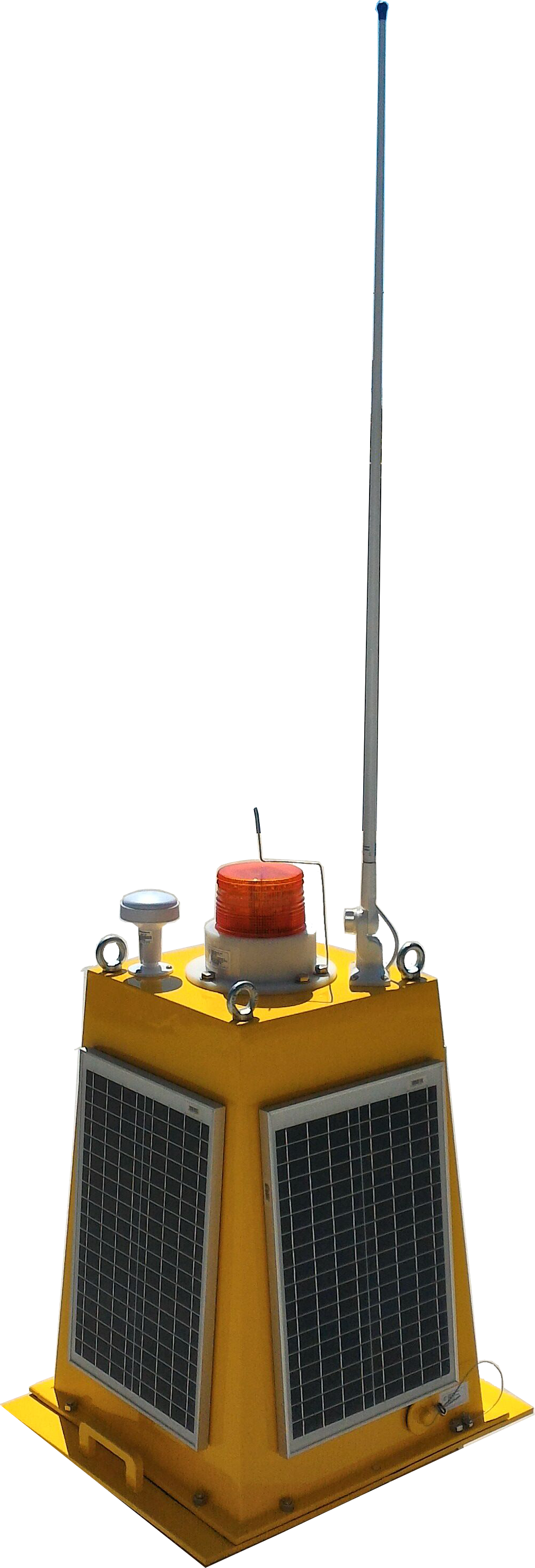

Monitoramento com o Módulo MS4580 AtoN

O ITU-R M.1371 define uma mensagem 6 como uma mensagem binária endereçada, usada para enviar dados de uma estação para outro AIS.

O módulo usa a Mensagem 6 para transmitir informações abrangentes sobre o status operacional de uma lanterna, sua fonte de alimentação e assim por diante.

A autoridade AtoN pode ter seu próprio centro de monitoramento ou pode atribuir a tarefa de controle a um centro VTS - Vessel Traffic Services ou outras instalações existentes. Qualquer que seja a localização, os dados de monitoramento de cada AIS AtoN local podem ser facilmente transferidos para o ponto requerido através da rede AIS. O aviso antecipado de falhas ou falha de uma lanterna ou fonte de alimentação permite que a autoridade responda rapidamente à manutenção aumentada a disponibilidade do serviço AtoN.

Relatório Meteorológico e Hidrológico

A mensagem 8 é definida pelo ITU-R M.1371 como uma mensagem binária a ser transmitida, o que significa que é destinada a vários usuários. A OMI (Organização Marítima Internacional) definiu uma versão da Mensagem 8 para o transporte de dados meteorológicos e hidrológicos. O módulo pode transmitir esta mensagem em parâmetros definidos durante a configuração da unidade.

Sensores externos são necessários para obter a maioria dos dados meteorológicos e hidrológicos, o módulo pode fornecer sistemas completos facilmente através de sua estrutura Ethernet interna compatível com todos os dispositivos familiares baseados em TCP / IP.

O módulo pode medir a altura da onda, período e direção usando seu sistema operacional interno e seus sensores de profundidade e giroscópio e adicionar às mensagens meteorológicas e hidrológicas (velocidade do vento, direção do vento, temperatura do ar, temperatura da água, umidade do ar, umidade relativa, barômetro, bússola magnética, intensidade de luz, pluviômetro, etc.) para transmissão, portanto nenhum sensor externo é necessário. O usuário deve considerar que a precisão da onda pode ser afetada pelo movimento da boia.


Instrumentos inerciais opcionais (Inclinômetro, Giroscópio, Bússola, Barômetro, etc.)

O módulo pode ser equipado com "MEMs com acelerômetro MEMS de 3 eixos", "giroscópio MEMS de 3 eixos", uma "bússola digital de 3 eixos digital Motion" e um "sensor de pressão barométrica", que oferece informações adicionais sobre o seu sistema inercial. posição, bem como medir a altura da onda, direção magnética e pressão barométrica local.

Estação meteorológica:

Faixa de temperatura: -40,0 ° C a + 65,0 ° C (-40 ° F a + 149 ° F)
Faixa de umidade: 5% ~ 99% UR
Barômetro: 300 a 1000hPa (+ 9000m a -500 ao nível do mar)
Velocidade do vento 0 ~ 90 (mph, m / s, km / h, nós, Beaufort)
Precipitação: resolução de 0-9999 mm, 0,3 mm
Velocidade do vento: 0 ~ 120 mph (190 km)

Especificação Básica:

Sistema solar: 80W (4 X20W)
Bateria: DF1500 12Vdc / 115Ah
Rack interno: Alumínio anodizado
Carcaça: PU
Classificação de proteção da carcaça : IP45
Módulos opcionais:
AIS: AMEC MANDO-301/303
Lanternas: MS451X, MS4595 ...
GSM: H20 Homtecs
Meteorologia: MS1112
Instrumentos: MS1145 e / ou MS1109 (acelerômetros, giroscópio, pressão barométrica, bússola de temperatura, odômetro, umidade, barômetro de pressão e ponto de orvalho e radiação térmica, profundidade, etc.)



AIS - Sistema de Monitoramento Tipo 1

Descrição da instalação MS4580

Características:
1.         Seu módulo AIS acréscimos posicionamento preciso e informações operacionais por meio de seu módulo Ato n - Assist para Navegação Tipo 1
2.        Baixo consumo de energia
3.        Informações em tempo real
4.       Recomendações da IALA e Publicações da UIT (ITU-R M. 1371-1)
5.       Opera na banda VHF Móvel Marítimo

Princípio de funcionamento

Sistema que consiste em um conjunto de energia solar que usa 4 painéis, um driver de carga e uma bateria para capturar, armazenar e fornecer energia para seu módulo AIS e seu módulo de sinalização.

O seu sistema de energia solar está sempre nenhum modo ativo e, através de um comando de comutação geral, disponível no exterior, permite ligar ou desligar os módulos AIS e lanterna de sinalização.

Os módulos são montados em um chassi de alumínio anodizado e isso é montado em sua placa de montagem inferior. Este conjunto permite uma estrutura com robustez necessária para a montagem solar.

ATENÇÃO: O Controlador de Carga do Sistema de Energia Solar, sempre que conectado pela primeira vez à bateria, demora cerca de 10 minutos para liberar o uso de sua carga.

O modelo utilizado possui um display numérico que indica sua configuração de funcionamento interno, nesta aplicação deve estar sempre indicando "00" para que o sistema permaneça constantemente "on", caso seja necessário alterar este valor, pode ser feito pressionado "Pressione o botão liga / desliga (energia) por 5 segundos, em seguida, selecione a opção desejada e espere para parar de piscar para confirmar uma alteração. Sempre que o mesmo sofre uma mudança de configuração ou está conectado à sua bateria, lembramos que você espere cerca de 10 minutos para o driver ligar sua carga.

Seu módulo AIS - Sistema de Identificação Automatizado oferece sua posição através de um GPS interno de 50 canais e precisão com um erro máximo de 2,5 metros. Ele usa uma antena apropriada localizada na parte superior do aparelho e transmite essa informação (e mais informações opcionais sobre a voltagem da bateria, tempo, etc.) através da sua antena VHF, também localizada na parte superior do aparelho.

Especificações

Suporta Mensagens 21,6,7,8,12,13,14,25 dependendo do hardware e software equipado.
Suporta mensagens de Meteorologia e Hidrologia (Mensagem 8)
Suporta AIS AtoN sintético e compatibilidade virtual
total IALA, IEC e ITU padrão

Acesso às configurações:

O módulo AIS tipo 1 (equipado apenas com um transmissor VHF) deve ser bolado através de sua porta serial disponível na parte inferior do módulo, usando um cabo apropriado (MIKE-3P a DB9), fornecido com COM, para conexão com um PC. unidade. É necessário executar essa configuração, apenas uma vez para ativar as mensagens do seu AIS. Os procedimentos de configuração para o seu AIS estão disponíveis em documentos e / ou mídia anexada, de acordo com o modelo AIS do seu aparelho. (MS4580-AIS Altamira Technology ou MANDO-301 AMEC).

Lanternas

Nossas lanternas podem ser configurada por qualquer unidade portátil que usa uma interface Wi-Fi e tem um navegador, Chrome, por exemplo. O MS451X é um servidor web e gera sua própria página de acesso para configuração e através desta página você pode configurar todos os parâmetros disponíveis em seu modelo. O acesso Wi-Fi à sua lanterna é protegido por senha de acesso criptografado.

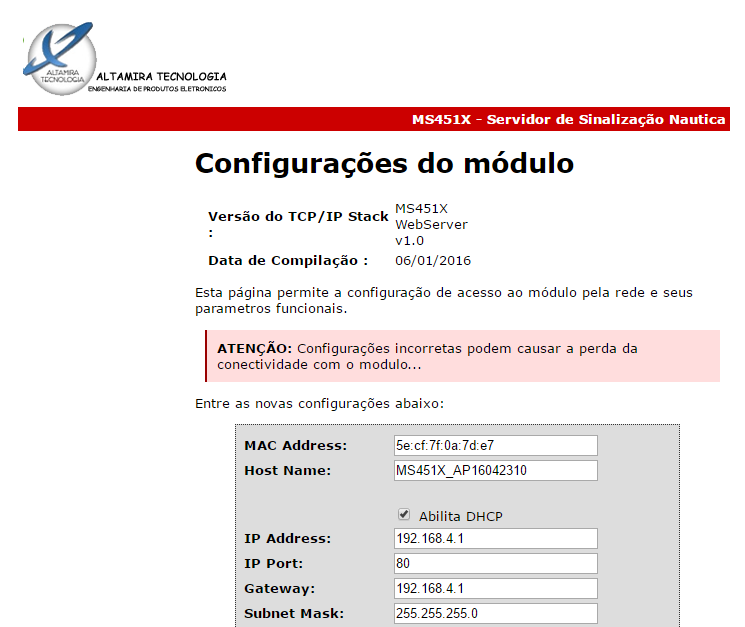

Após conectar-se à lanterna através de seu acesso Wifi, podemos acessar sua página de configuração, através de um navegador, através do endereço padrão "192.168.4.1".

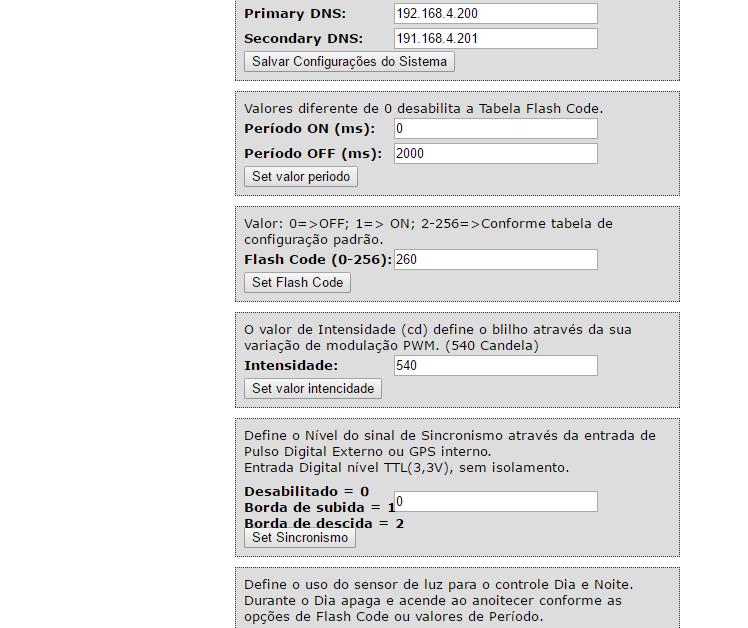

Por favor, aguarde um pouco para carregar a página de configuração, como pode ser visto ao lado.

Através desta página podemos definir:

Ligado Todos;

Período Flash Code;

Intensidade em Velas (cd);

Definir sinal de sincronismo (borda ascendente ou descendente);

Define o uso do sensor de luz (dia / noite);


Acesse a visualização da página para configuração





Instalação

O módulo MS4580, quando retirado de sua caixa através dos "olhais" (não fornecidos) fixados na parte superior da montagem e observando o máximo cuidado com sua instalação instalada no centro superior, já disponível com sua antena GPS e será necessário corrigir sua Antena VHF que é necessário em embalagem separada.

Instalação de Antena VHF



Atenção: A Antena VHF está conectada ao topo do conjunto oposto à Antena GPS. O conector VHF disponível e conectado à parte superior do conjunto deve ser usado, certificando-se de que ele não caia no conjunto MS4580 e, em seguida, conectando o corpo da antena VHF ao suporte disponível, conectando uma antena VHF através de seu lado lateral nenhum corpo do suporte

 Ao finalizar a instalação da Antena GPS, o módulo está pronto para uso, basta conectar-se através do interruptor geral localizado na parte inferior do módulo ..

Em seguida, uma unidade de PC deve ser conectada através de seu cabo serial fornecido () à configuração inicial da unidade AIS. Os procedimentos de configuração estão disponíveis na documentação necessária em mídia digital junto com uma unidade.

Para a configuração do funcionamento do modelo de Lanterna equipada basta acessá-lo através de uma unidade que possui um link Wifi e um navegador. As possibilidades de disponibilidade estão disponíveis na sua página "htm".
